Метрологический стенд Zanger Line-M Температура

Применение:

Поверка/калибровка термометров сопротивления, термопар, преобразователей температуры с унифицированным выходным сигналом, биметаллических и стеклянных термометров, нормирующих преобразователей температуры.

Метрологический стенд Zanger Line-M Температура представляет собой современное и удобное рабочее место, состоящее из модулей, функциональных панелей и вспомогательного оборудования, обеспечивающих поверку СИ температуры, включая
 термометры сопротивления, термопары, преобразователи температуры с унифицированным выходным сигналом, биметаллические и стеклянные термометры, нормирующие преобразователи температуры.. Модули, функциональные панели и дополнительное оборудование подбираются в соответствии со стоящими перед заказчиком задачами, при этом с соблюдением всех требований ГОСТ и методик поверки на СИ температуры.

Метрологический стенд Zanger Line-M Температура предоставляет возможность автоматизировать процесс поверки нескольких СИ одновременно, благодаря чему можно существенно сократить время на проведение поверки, повысить её эффективность и улучшить условия труда персонала. Гибкость в выборе автоматического или ручного режима поверки делает метрологический стенд Zanger Line-M Температура универсальным инструментом для метрологических лабораторий.

Описание рабочего места метрологического стенда Zanger Line-M

ООО «Зангер» — российский разработчик и производитель современных метрологических стендов серии Zanger Line-M для автоматической поверки средств измерений. Стенды Zanger Line-M — это результат собственных инженерных разработок, передовых технологий и использования комплектующих от проверенных мировых производителей.

Приведённые технические характеристики отражают максимальные возможности метрологических стендов Zanger Line-M. Конфигурация каждого стенда формируется индивидуально в соответствии с задачами заказчика либо выбирается из типовых решений, поэтому фактические характеристики могут отличаться от указанных.

1. Метрологический стенд для ручной и автоматической поверки термометров сопротивления (ТС) класса А, В, С, термоэлектрических преобразователей (ТП) класса 1, 2, 3, измерительных преобразователей температуры с унифицированным токовым сигналом с погрешностью от ±0,25%, нормирующих преобразователей температуры с погрешностью от ±0,25%, а также биметаллических термометров кл. т. 1, 1,5, 2,5 и стеклянных термометров, с диапазонами от -50 до +660°С



Калибратор температуры сухоблочный ADT875PC-660



	Диапазон воспроизведения температуры: +33… +660 °C
	Нестабильность поддержания температуры: ±0,03…0,04°С
	Вставка для установки СИ с отверстиями 4 мм, 6 мм, 8 мм, 10 мм, ¼” Вставка для установки СИ с отверстиями 2х4 мм, 6 мм, 2х8 мм, ¼” Вставка для установки СИ с отверстиями 2х6,5 мм, 8 мм, 10 мм
	-    Измерение сигналов ТС с НСХ по ГОСТ 6651-2009, IEC 60751, DIN 43760, JIS 1604. -    Измерение сигналов ТП с НСХ по ГОСТ Р 8.585-2001, МЭК 60584-1:2013, DIN 43710. -    Измерение силы постоянного тока, напряжения постоянного тока и сопротивления.
	Полнофункциональный HART-коммуникатор.





Калибратор температуры сухоблочный ADT875PC-660 предназначен для воспроизведения и поддержания температуры при проведении поверки СИ температуры погружного типа в автоматическом и ручном режимах. Калибратор оснащен опцией «PC», которая сочетает в себе функции документирующего калибратора и полнофункционального HART-коммуникатора, а также предоставляет возможность подключить внешний ТС для повышения точности измерений и два поверяемых СИ таких, как преобразователи температуры с выходным унифицированным сигналом, ТС и ТП, реле температуры.











Жидкостной термостат TKS-CT60G



	Диапазон воспроизведения температуры: -60… +105 °C
	Нестабильность поддержания температуры: ±0,01°С
	Вставка для установки СИ с отверстиями 8 шт. по 12 мм и 9 шт. по 16 мм







Жидкостной термостат TKS-CT60G предназначен для воспроизведения и поддержания температуры при проведении поверки СИ температуры погружного типа в автоматическом и ручном режимах.



Жидкостной термостат TKS-CT300G



	Диапазон воспроизведения температуры: +70… +300 °C
	Нестабильность поддержания температуры: ±0,01°С
	Вставка для установки СИ с отверстиями 8 шт. по 10 мм и 7 шт. по 16 мм
	Встроенная система удаления паров теплоносителя







Жидкостной термостат TKS-CT300G предназначен для воспроизведения и поддержания температуры при проведении поверки СИ температуры погружного типа в автоматическом и ручном режимах.













Модуль мультиметра многоканального прецизионного ЭЛМЕТРО-Кельвин



Вставить картинку из стенда по давлению	8 универсальных измерительных каналов
	Диапазон измерения тока: 0 - 25 мА
	Погрешность: ± (0,0065% ИВ + 0,25 мкА)
	Диапазон измерений напряжения 200 мВ, 1,1 В
	Погрешность ± (0,005% ИВ + 2 мкВ)
	Диапазон измерения сопротивления 400 Ом, 2000 Ом
	Погрешность ± (0,0025% ИВ + 0,0035 Ом)
	НСХ термометров сопротивления по ГОСТ 6651-2009: 50П (0,00391), 100П (0,00391), 200П (0,00391), 500П (0,00391), 1000П (0,00391), Pt50 (0,00385), Pt100 (0,00385), Pt200 (0,00385), Pt500 (0,00385), Pt1000 (0,00385), 50M (0,00428), 53M (0,00428), 100M (0,00428), Cu50 (0,00426), Cu100 (0,00426), 100H (0,00617), Ni100 (0,00617)
	НСХ термопар по ГОСТ Р 8.585-2001: R, S, B, N, K, T, J, E, L, А-1, А-2, А-3





Многоканальный мультиметр ЭЛМЕТРО-Кельвин предназначен для измерения входных сигналов ТС и ТП, унифицированных выходных сигналов преобразователей температуры при поверке СИ температуры в автоматическом и ручном режимах.



Многофункциональный калибратор ADT227



	Воспроизведение и измерение тока ± 30 мА
	Погрешность ± (0,01% ИВ + 1,5 мкА)
	Воспроизведение и измерение напряжения -10…75 мВ; ± 300 мВ, ± 30 В, ± 300 В
	Погрешность ± (0,005% ИВ + 15 мкВ)
	Воспроизведение и измерение сопротивления 400 Ом, 4000 Ом
	Погрешность ± (0,005% ИВ + 20 мОм)
	Воспроизведение и измерение сигналов ТС с НСХ по ГОСТ 6651-2009, IEC 60751, DIN 43760, JIS 1604
	Воспроизведение и измерение сигналов ТП с НСХ по ГОСТ Р 8.585-2001, МЭК 60584-1:2013, DIN 43710







Многофункциональный калибратор ADT 227 предназначен для воспроизведени и измерения электрических величин таких, как сила постоянного тока, напряжение постоянного тока, сопротивление постоянного тока, сигналы ТС и ТП с НСХ по российским и зарубежным стандартам, при поверке нормирующих преобразователей температуры.

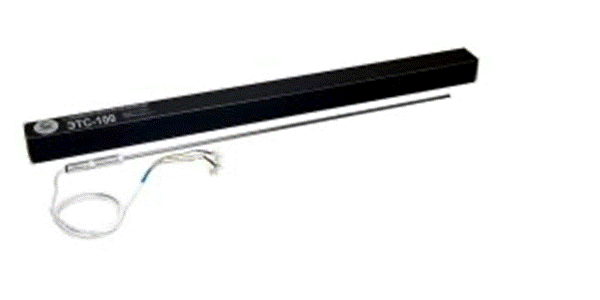

Эталонный термометр сопротивления ЭТС-100М1



	Измерение температуры -196… +660,323 °C
	Погрешность ± 0,02…0,15 °C 3 разряд по ГПС
	Исполнение прямое





Эталонный термометр сопротивления ЭТС-100М1 предназначен для измерения температуры с повышенной точностью при проведении поверки СИ температуры в автоматическом и ручном режимах.



Эталонный термометр сопротивления ПТСВ-3Г



	Измерение температуры -50… +500 °C
	Погрешность ± 0,02…0,07 °C 3 разряд по ГПС
	Исполнение угловое 90°





Эталонный термометр сопротивления ПТСВ-3Г предназначен для измерения температуры с повышенной точностью при проведении поверки СИ температуры в автоматическом и ручном режимах.



Панель входных каналов мультиметра ЭЛМЕТРО-Кельвин



Фото разработать

Состав: LEMO разъёмы 8 шт., измерительные провода





Панель входных каналов предназначена для подключения поверяемых преобразователей давления с токовым выходным сигналом к многоканальному мультиметру ЭЛМЕТРО-Кельвин









Панель блоков питания



Фото разработать

Выходные напряжение/ток: 12В/1,2А, 24В/0,63А, 36В/0.41А Мощность: 15 Вт





Панель блоков питания предназначена для для питания стабилизированным напряжением постоянного тока различных устройств.



Панель интерфейсных разъемов



Фото разработать

Тип подключения: USB 3.0, RS-232





Панель интерфейсных разъемов предназначена для подключения приборов для воспроизведения температуры ADT875PC-660, TKS-CT60G, TKS-CT300G, ADT850-1200 и многоканального мультиметра ЭЛМЕТРО-Кельвин к ПК для дистанционного управления.



Панель зарядного устройства



Фото разработать

Выходные напряжение/ток: 5В/3А Тип подключения: USB 3.0, Type-C





Панель зарядного устройства предназначена для зарядки различных мобильных устройств.



Прибор комбинированный для измерения температуры, влажности, атмосферного давления Testo 622



	Измерение температуры - 10…60 °C
	Погрешность измерения температуры ± 0,4 °C
	Измерение влажности 10…95%
	Погрешность измерения влажности ± 3%
	Измерение атмосферного давления 300…1200 гПа
	Погрешность измерения атмосферного давления ± 5 гПа





Прибор комбинированный Testo 622 предназначен для измерения параметров окружающей среды при проведении поверки СИ температуры.



Программное обеспечение ZAMER



Автоматическая поверка; Автоматическая обработка результатов измерений; Установление допуска для дальнейшей эксплуатации СИ; Формирование протоколов поверки; Создание базы поверяемых СИ; Передача сведений о поверке во ФГИС АРШИН.





Программное обеспечение ZAMER предназначено для проведения автоматической поверки СИ температуры в соответствии с ГОСТ 8.461-2009, ГОСТ 8.338-2002, ГОСТ 8.279-78, и установленным методикам поверки.
