ZANGER Digi-Linear Premium — точность и надёжность в измерениях.
Модельный ряд ZANGER Digi-Linear Premium включает приборы с различной длиной рабочей поверхности: 600, 1000, 1500, 2000 и 3000 мм, что позволяет выбрать оптимальное оборудование под ваши производственные задачи.

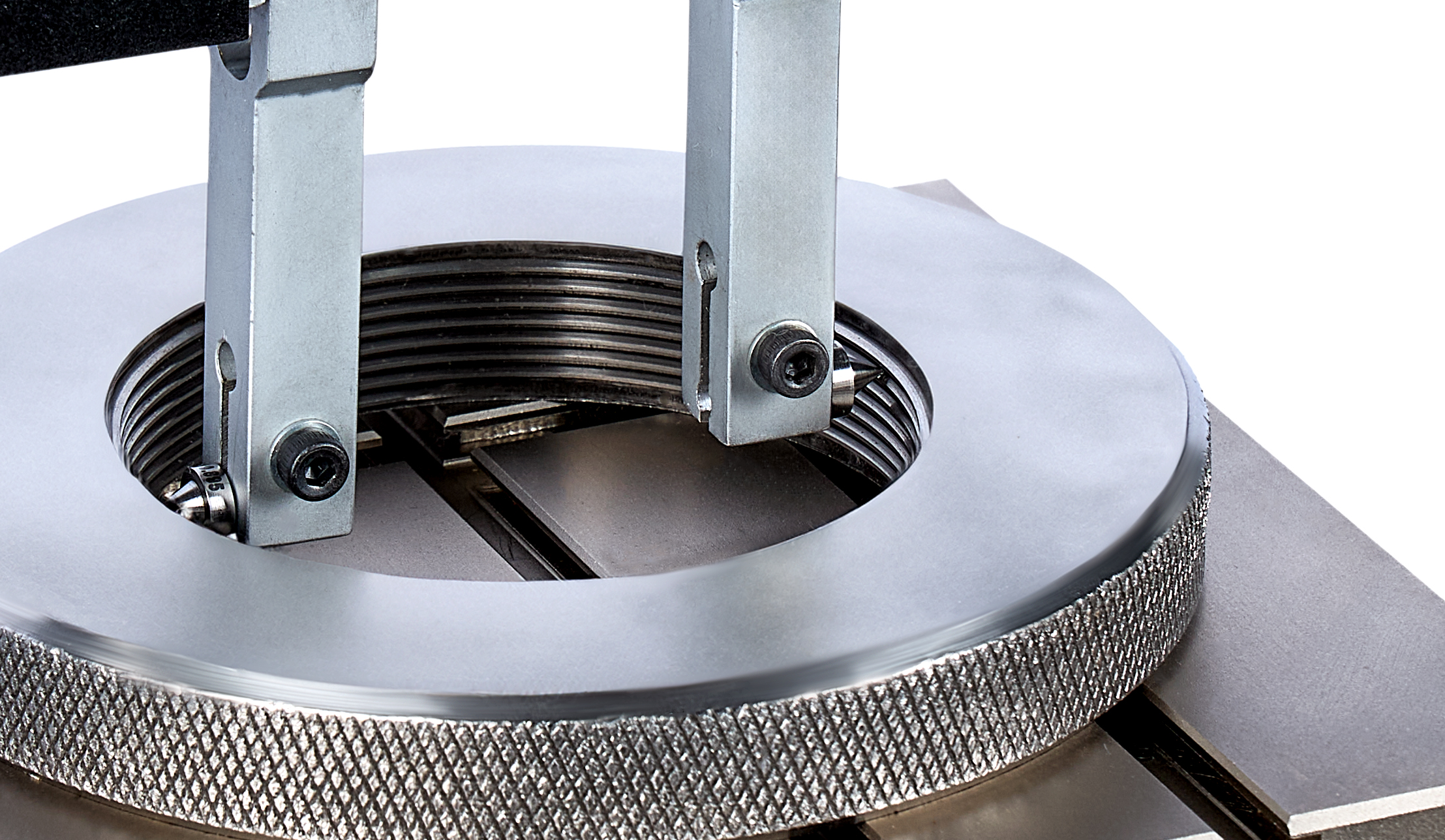

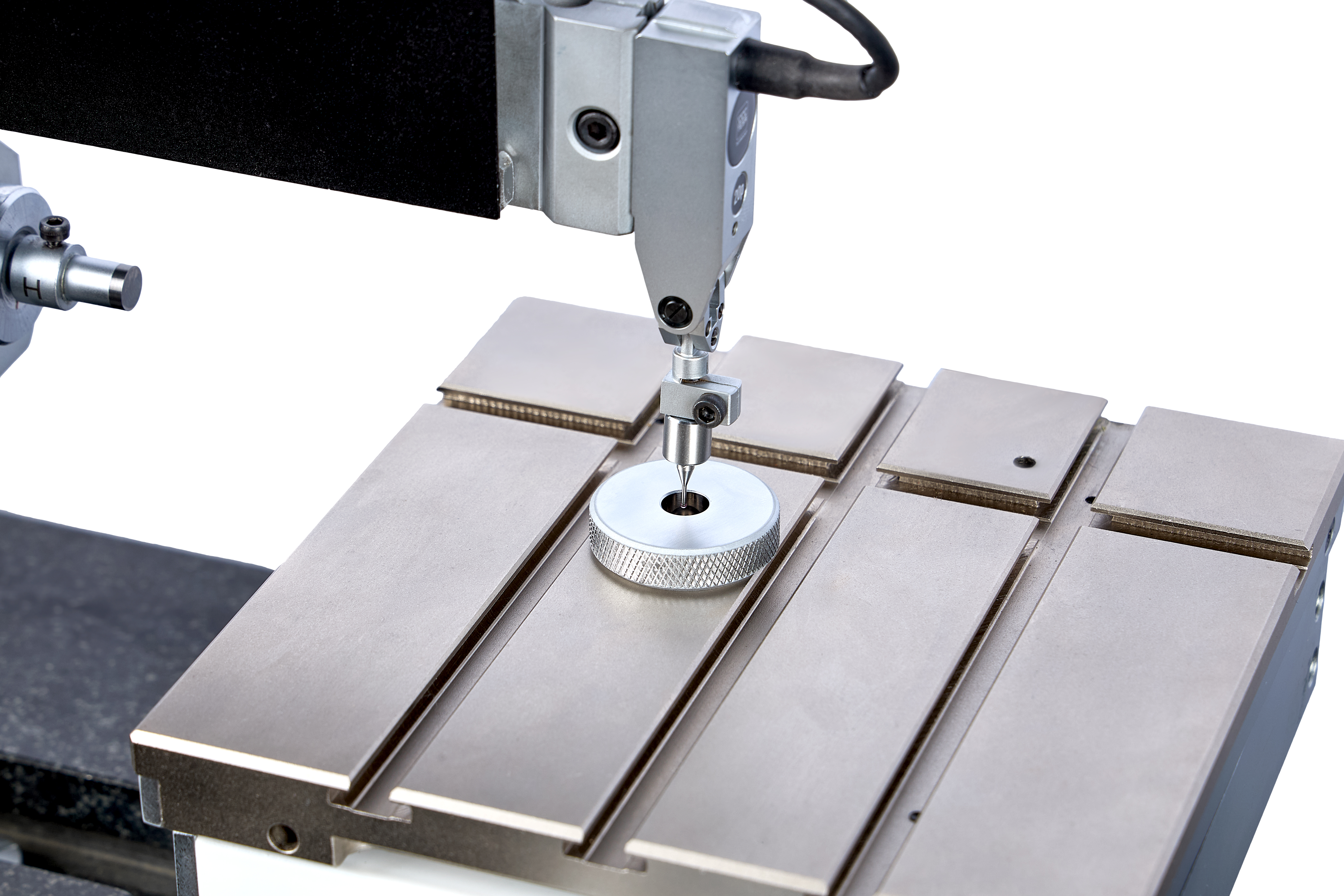

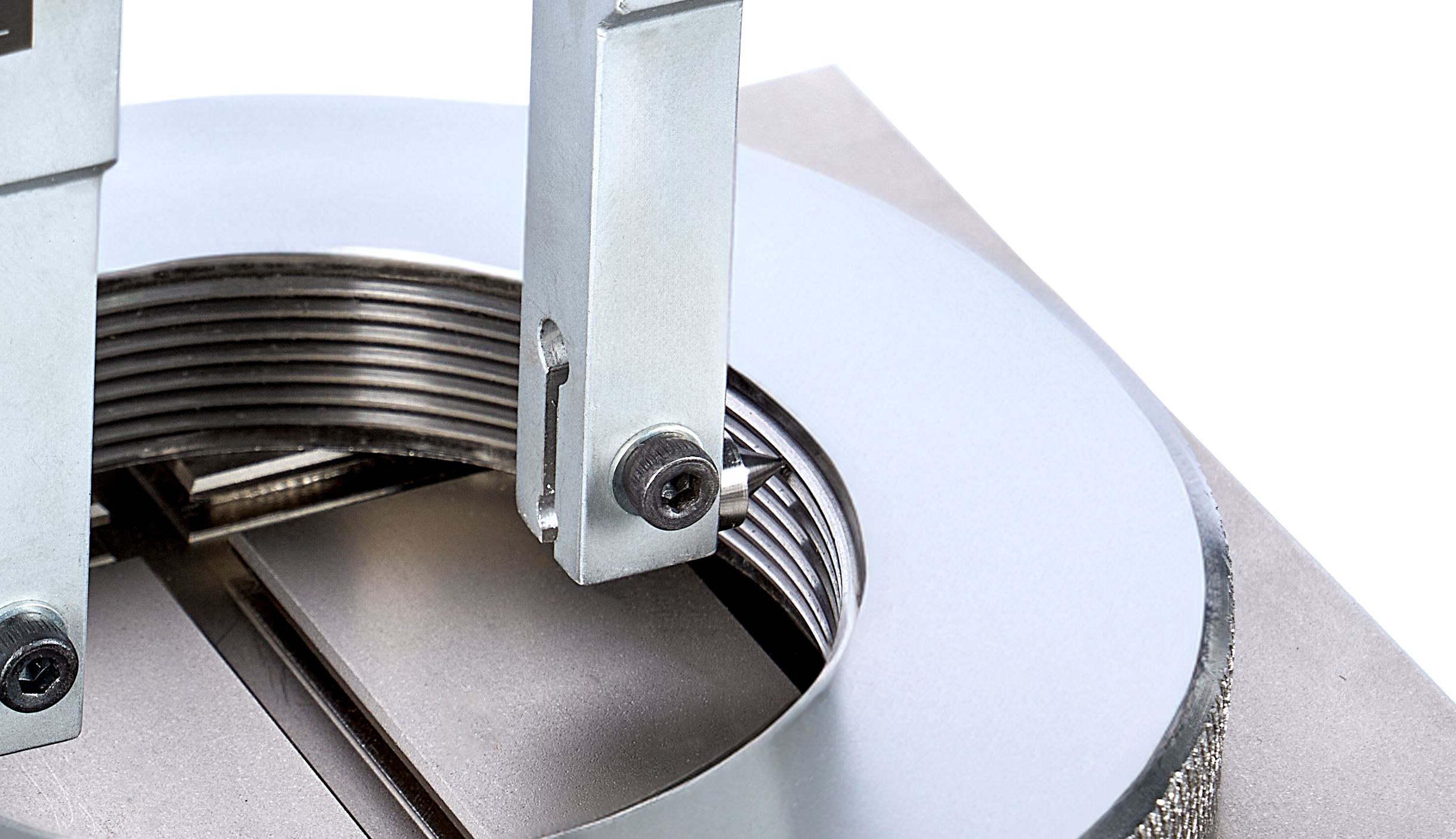

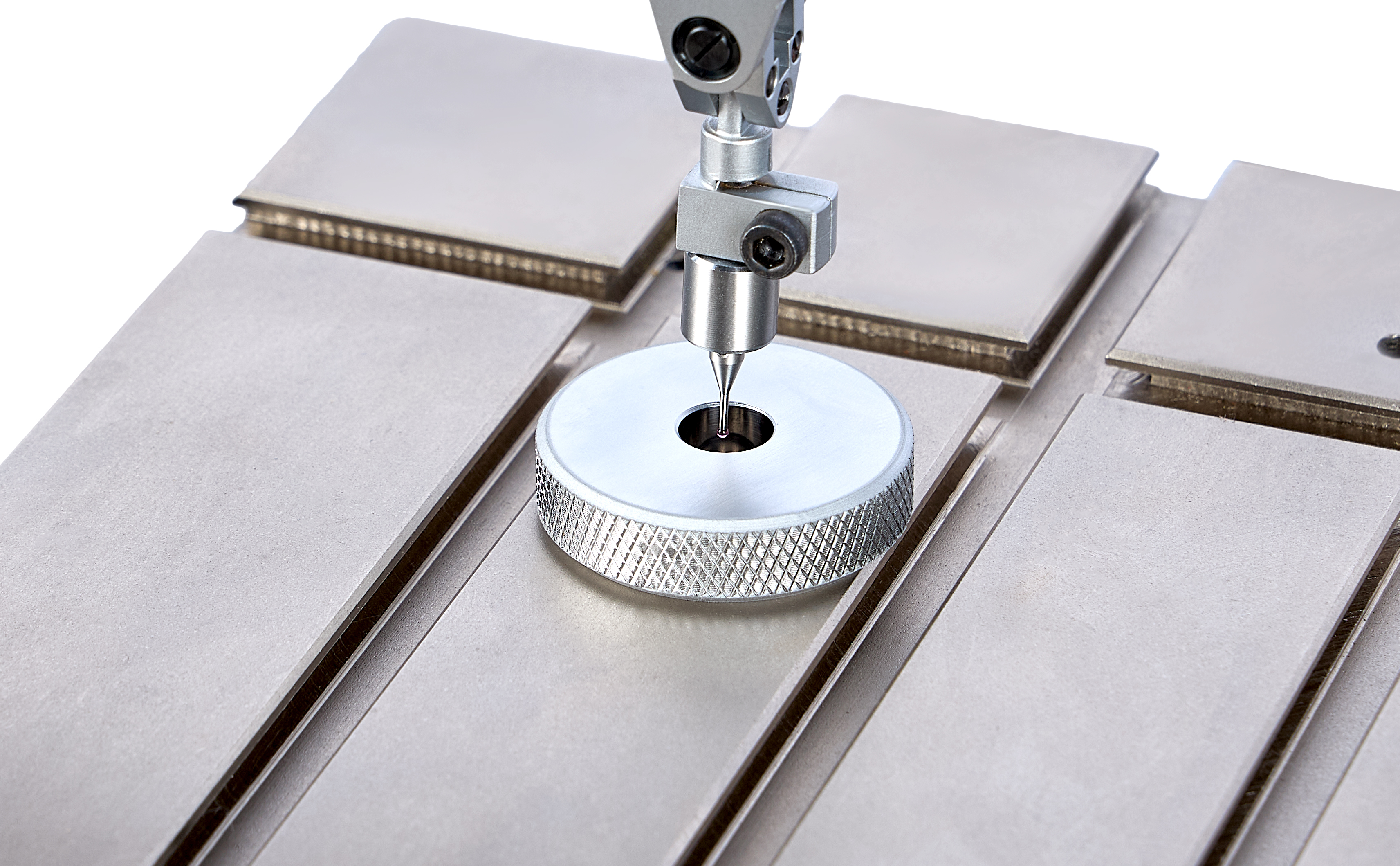

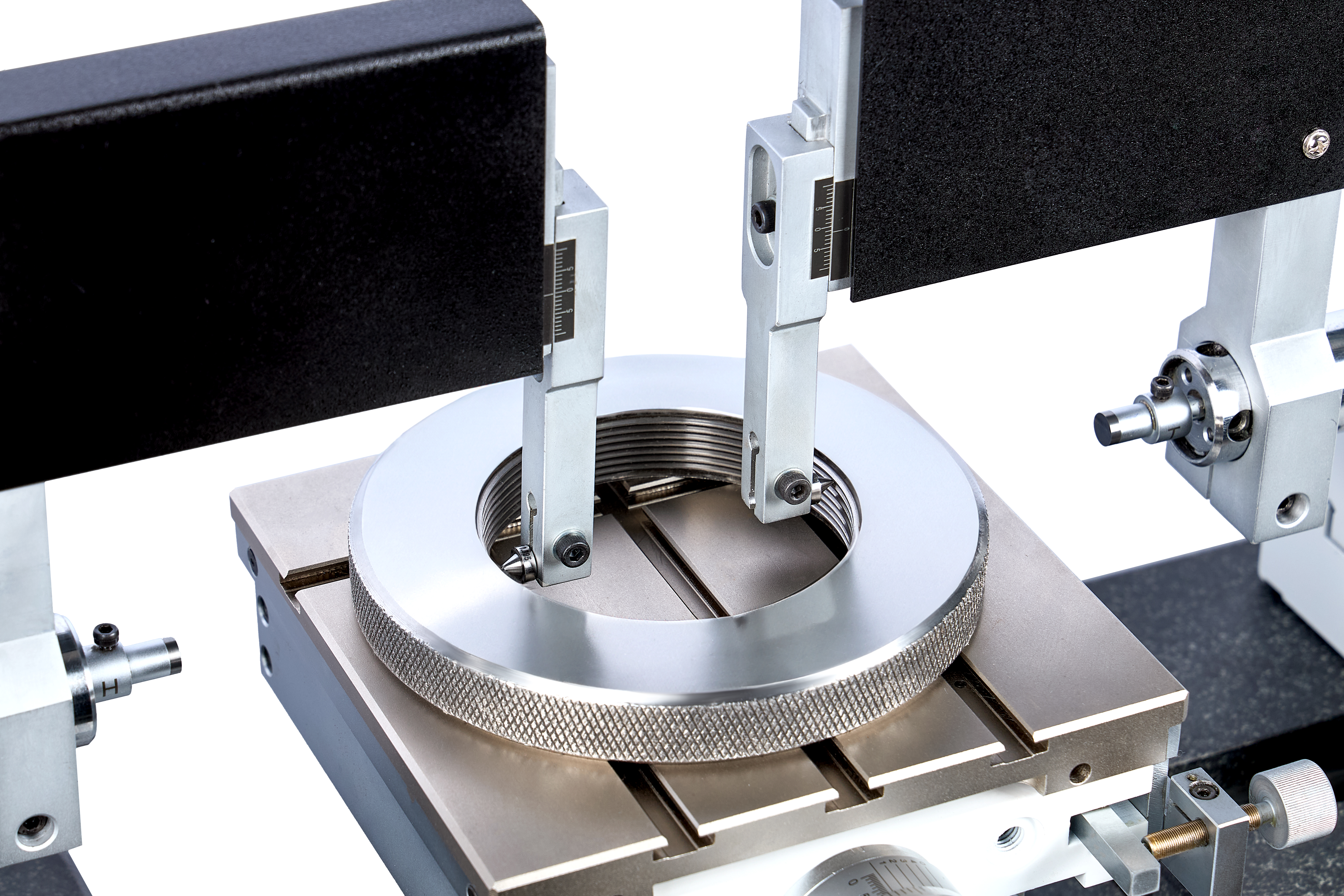

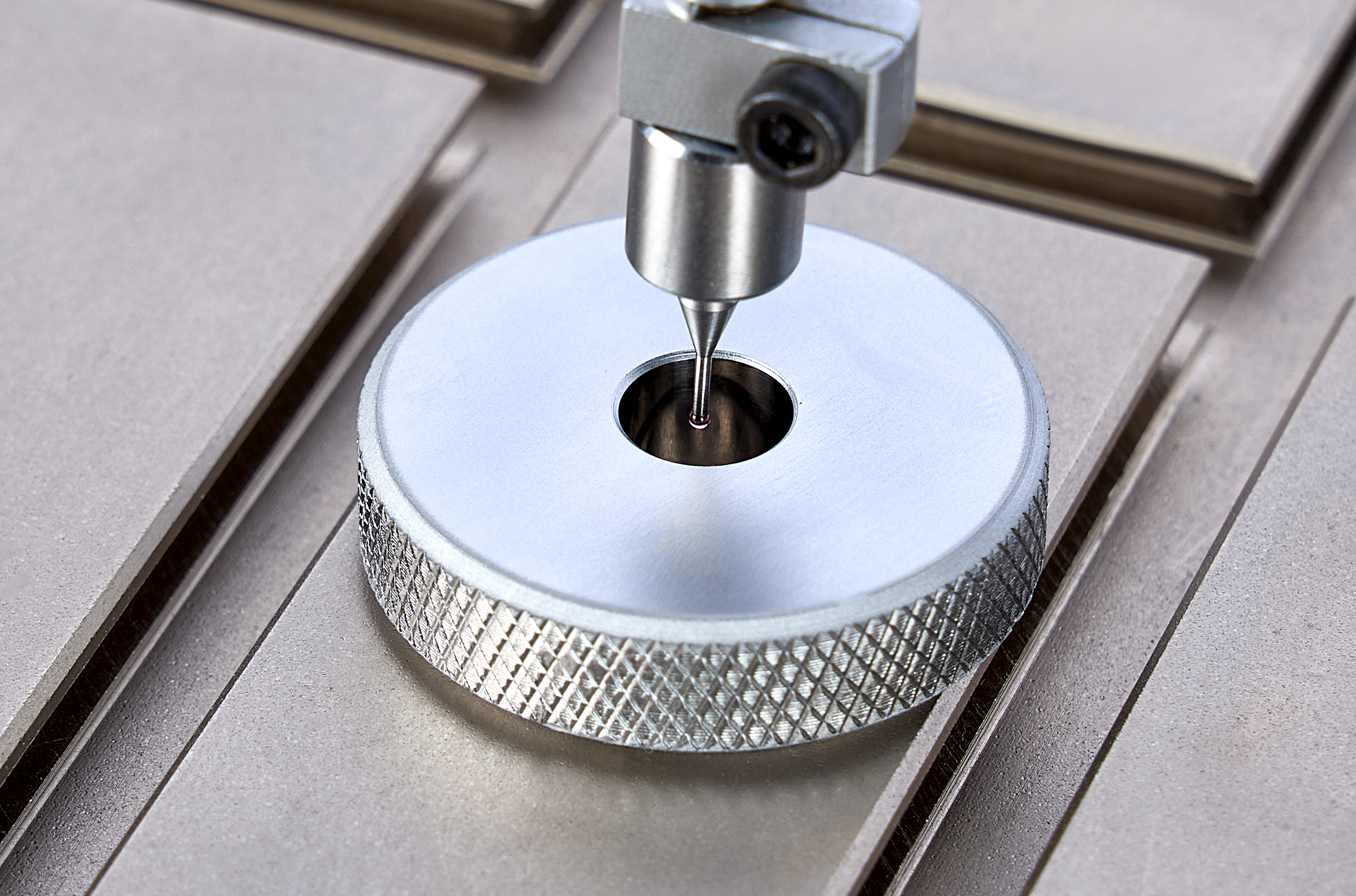

Оборудование ZANGER Digi-Lineaг предназначено для точного измерения диаметров гладких, резьбовых и конических калибр-колец и калибр-пробок, поверки КМД методом компарирования, а также измерения параметров установочных мер и калибровки / поверки ручного измерительного инструмента.
Виды приборов:
- С постоянным измерительным усилием — классическое исполнение длиномеров.
- С настраиваемым усилием — расширенные возможности для решения специфических задач измерения.
Основные преимущества:
- 100% соблюдение принципа Аббе для максимальной точности измерений.
- Диапазон абсолютных измерений до 100 мм.
- Общий диапазон применения — от 100 мм до 3000 мм, что позволяет подобрать оптимальное решение под любые задачи.
- Взаимозаменяемые стандартные принадлежности.
- В базовой комплектации: принадлежности для измерения гладких калибр-колец, калибр-пробок, установочные калибр-кольца и КМД.
- Система температурной компенсации (опционально) для стабильности результатов в разных условиях.
- Производство специальных принадлежностей по индивидуальному заказу.

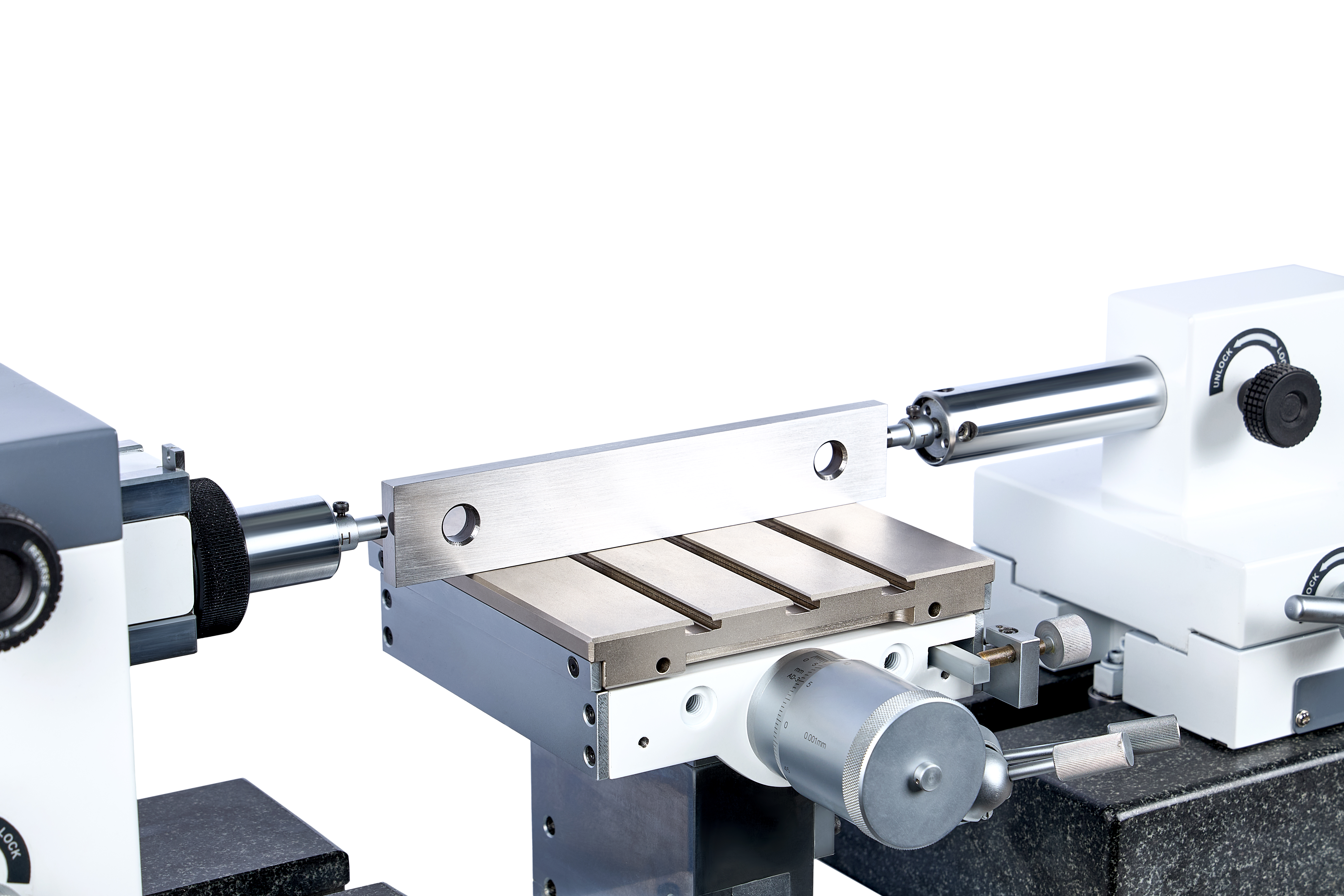

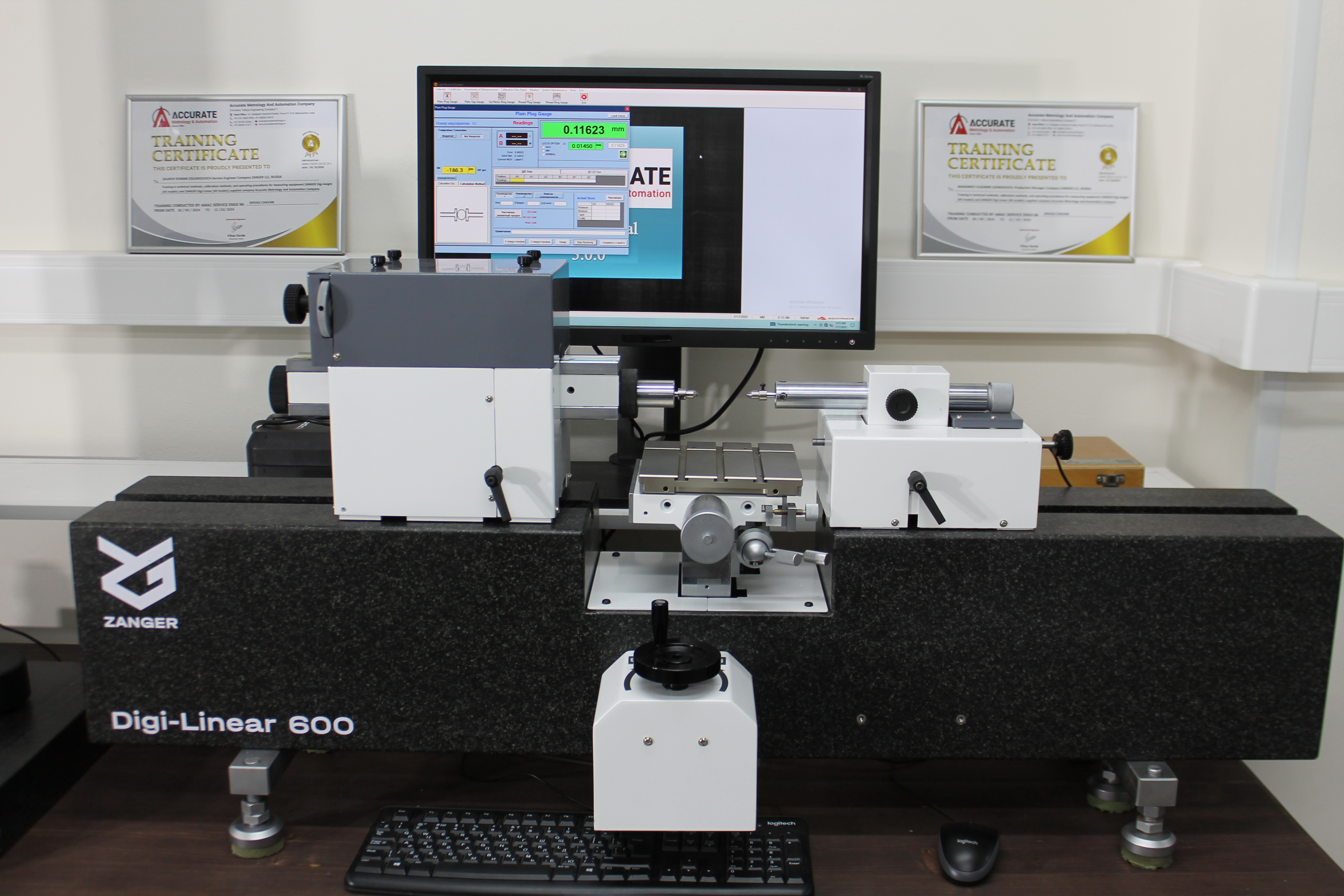

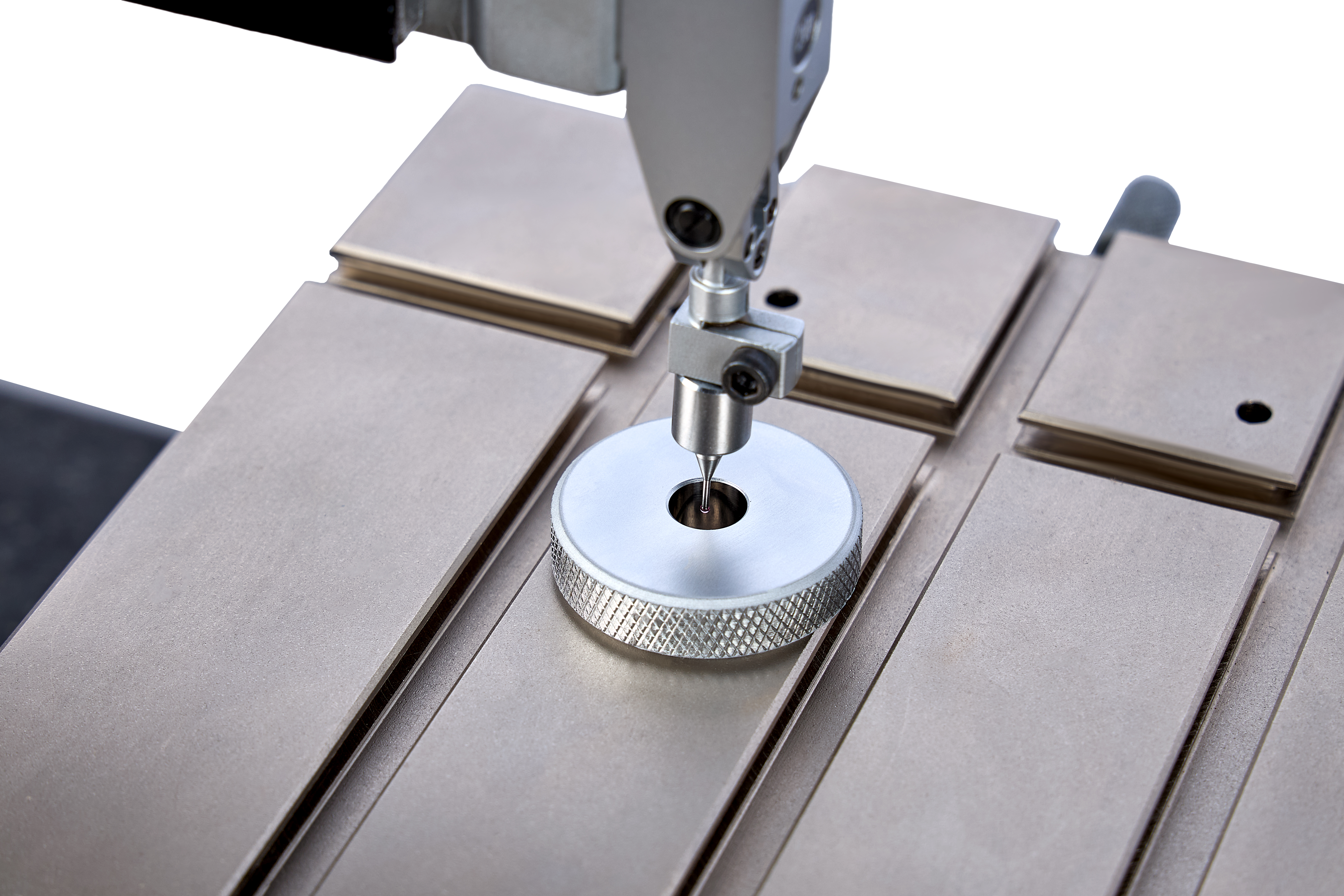

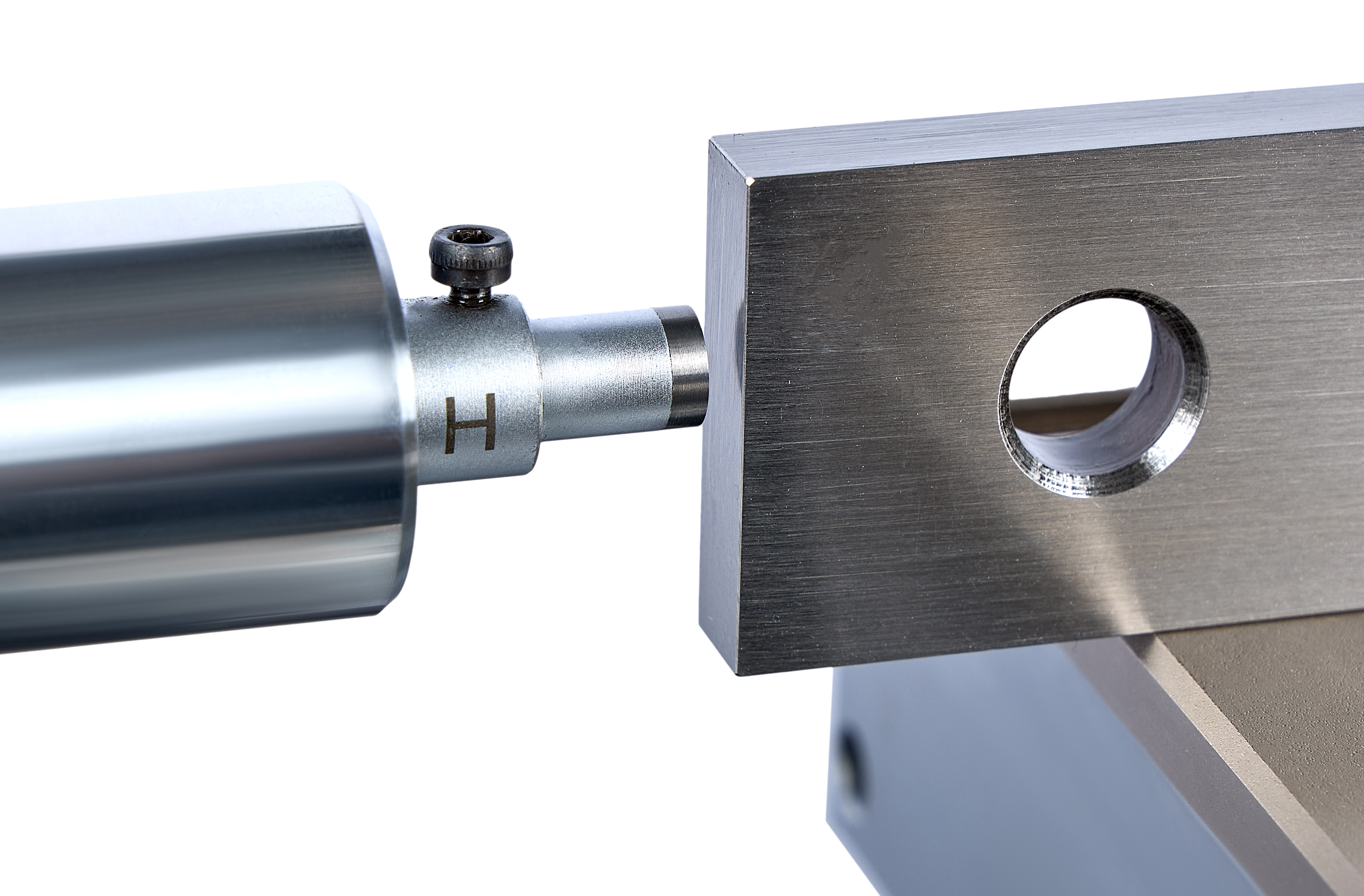

Технические характеристики модели ZANGER Digi-Linear 600:
- Гранитное основание для высокой устойчивости и точности.
- Измерительный шпиндель размером 60×40 мм — гарант надежности.
- Прямолинейность измерений менее 1 мкм.
- Высокоточная настройка измерительной каретки с использованием специальных подшипников — обеспечивает стабильность погрешности на весь срок эксплуатации.
- Настраиваемые наконечники для точной параллельности при измерениях.
- Измерительная система: Numeгic Jena или Heidenhain для надежного и точного снятия показаний.
Оборудование ZANGER Digi-Lineaг доступно для демонстрации в нашем выставочном зале. Приглашаем вас лично ознакомиться с рабочими образцами, получить консультацию специалистов и убедиться в высоком качестве и точности наших приборов.
ZANGER Digi-Lineaг — надежное и точное решение для метрологии и промышленности.
Техническая спецификация
ZANGER Digi-Linear Basic
|
Модель
|
100
|
600
|
600
|
1000
|
1500
|
2000
|
3000
|
|
Диапазон абсолютных измерений, м м
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Диапазон применения, мм
|
100
|
600
|
600
|
1000
|
1500
|
2000
|
3000
|
|
Погрешность; мкм
|
0,5 + L (мм)/1000
|
|
Сходимость*;' мкм
|
0,2
|
|
Измерительное усилие с грузом, Н
|
4,5
|
|
Рабочий диапазон температур, 0С
|
10 ...40
|
|
Материал основания
|
Чугун
|
Гранит
|
|
Вес, кг
|
130
|
150
|
190
|
280
|
420
|
530
|
750
|
ZANGER Digi-Linear
|
Модель
|
100
|
600
|
600
|
1000
|
1500
|
2000
|
3000
|
|
Диапазон абсолютных измерений, м м
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Диапазон применения, мм
|
100
|
600
|
600
|
1000
|
1500
|
2000
|
3000
|
|
Погрешность; мкм
|
0,3 + L (мм)/1000
|
|
Сходимость*:' мкм
|
0,1
|
|
Измерительное усилие с грузом, Н
|
4,5
|
|
Рабочий диапазон температур, 0С
|
10...40
|
|
Материал основания
|
Чугун
|
Гранит
|
|
Вес, кг
|
130
|
150
|
190
|
280
|
420
|
530
|
750
|
ZANGER Digi-Linear Premium
|
Модель
|
600
|
600
|
1000
|
1500
|
2000
|
3000
|
|
Диапазон абсолютных измерений, м м
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Диапазон применения, мм
|
600
|
600
|
1000
|
1500
|
2000
|
3000
|
|
Погрешность; мкм
|
0,1 + L (мм)/1000
|
Сходимость*, мкм
|
0,05
|
|
Измерительное усилие с грузом, Н
|
4,5
|
|
Рабочий диапазон температур, 0С
|
10 ...40
|
|
Материал основания
|
Чугун
|
Гранит
|
|
Вес, кг
|
150
|
190
|
280
|
420
|
530
|
750
|
* - значения действительны при температуре 20±0,2°0 и относительной влажности 50±10%
