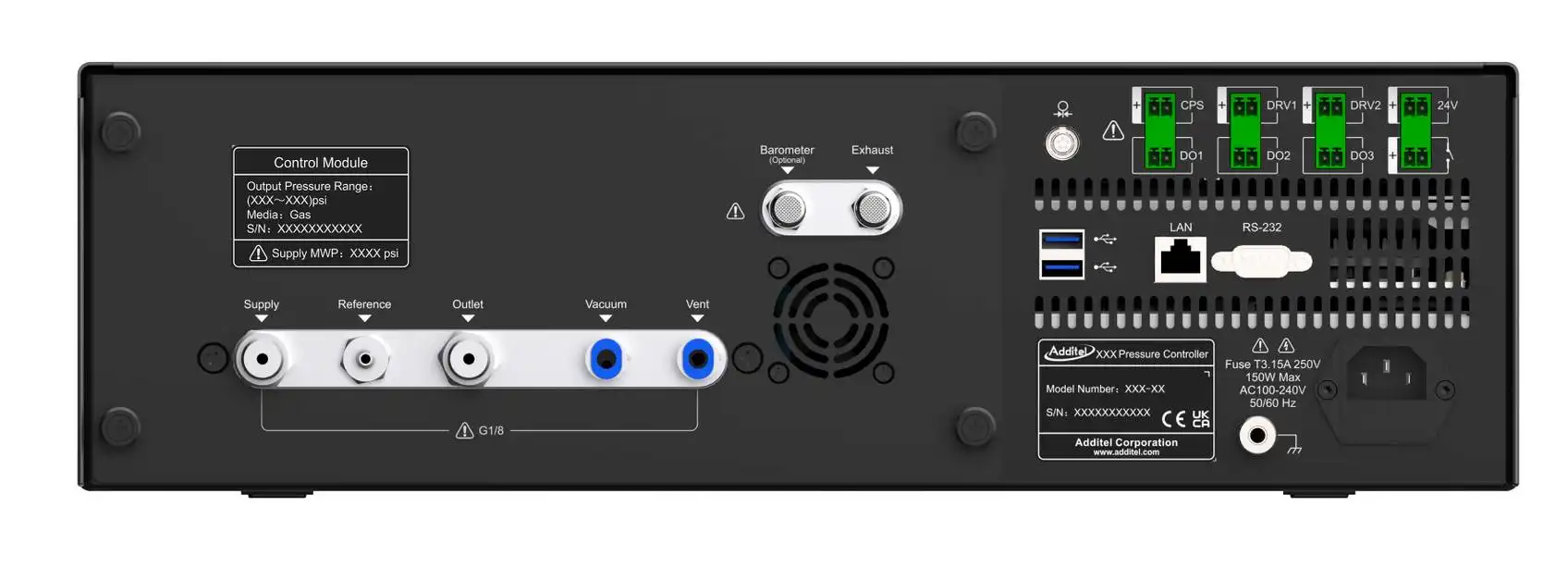

Additel 783 - Автоматический калибратор - контроллер давления

Описание

Калибраторы-контроллеры давления ADT7xx объединяют в себе высокую скорость создания давления, передовые технологии управления и измерения, модульную конструкцию и удобные для пользователя функции. Additel 783 изготавливается в трех исполнениях и оптимизирован для быстрого воспроизведения давления, не жертвуя при этом точностью и стабильностью поддержания давления.

Контроллер Additel 783 оснащается двумя съемными внутренними модулями давления. Каждый модуль поставляется с двумя диапазонами давления(один основной диапазон и один поддиапазон), с приведенной погрешностью на каждом поддиапазоне измерений. Доступные погрешности внутреннего модуля давления 0,01% ИВ, 0,01% ДИ и 0,02% ДИ, а стабильность поддержания давления не превышает 0,003% ДИ. Additel 783 поддерживает создание и регулирование как избыточного, так и абсолютного давления.

Интерфейс контроллера давления дополняется большими удобствами для пользователя: подключение по WiFi, большой 7" цветной сенсорный дисплей и простой в использовании интерфейс с пиктограммами, полезные функции для создания процедур пошагового задания давления.

Дополнительно, в контроллер давления возможна установка автоматической системы предотвращения загрязнений.

ADT783-D

ADT783-D предназначен для задания дифференциального и избыточного давления от ±25 мбар до 2,5 бар. Выбирайте между одним или двумя сменными модулями давления. Каждый модуль поставляется с двумя диапазонами давления (один основной диапазон и один поддиапазон), с приведенной погрешностью на каждом поддиапазоне измерений. Это исполнение контроллера имеет стабильность поддержания давления 0,003% ДИ. В дополнение к двум модулям давления можно добавить дополнительный барометрический модуль, который позволяет контроллеру работать в режимах задания и измерения избыточного и абсолютного давления.

ADT783-1K

ADT783-1K предназначен для избыточного давления давления от -0,99 бар до 70 бар. Выбирайте между одним или двумя модулями контроля давления. Выбирайте между одним или двумя сменными модулями давления. Каждый модуль поставляется с двумя диапазонами давления
(один основной диапазон и один поддиапазон), с приведенной погрешностью на каждом поддиапазоне измерений. Это исполнение контроллера имеет стабильность поддержания давления 0,003% ДИ. В дополнение к двум модулям давления можно добавить дополнительный барометрический модуль, который позволяет контроллеру работать в режимах задания и измерения избыточного и абсолютного давления.

ADT783-3.6K/6K

ADT783-3.6K/6K предназначен для задания избыточного давления от -0,99 бар до 420 бар. Выбирайте между одним или двумя модулями контроля давления. Выбирайте между одним или двумя сменными модулями давления. Каждый модуль поставляется с двумя диапазонами давления (один основной диапазон и один поддиапазон), с приведенной погрешностью на каждом поддиапазоне измерений. Это исполнение контроллера имеет стабильность поддержания давления 0,003% ДИ. В дополнение к двум модулям давления можно добавить дополнительный барометрический модуль, который позволяет контроллеру работать в режимах задания и измерения избыточного и абсолютного давления.

Основные характеристики контроллера давления

Спецификация	Описание
Требования к питанию	Предохранитель: T3.15A 250 В переменного тока
	Электропитание: 100~240 В переменного тока, 50/60 Гц.
	Максимальная потребляемая мощность: 150 Вт
Размер/Вес	Размер корпуса: 440 (Ш) × 133 (В) × 380 (Г) мм
	Размеры для монтажа в стойку: стойка 3U 19 дюймов, горизонтальное направление.
	Вес шасси: 16,9 кг.
	Вес модуля давления: 0,5 кг.
Условия эксплуатации	Рабочая температура: 10℃ ~50℃
	Температура хранения: -20℃ ~70℃
	Относительная влажность: 5%~95%, без конденсации.
	Высота над уровнем моря: <2000 м.
	Степень защиты: IP20
	Уровень вибрации: 2 G
	Интенсивность воздействия: 4 G
	Время прогрева: 15 минут.
	Высота падения: не более 250 мм
Соответствие	CE
Коммуникации	RS232, USB-A 2 шт., LAN
	WIFI, Bluetooth, GPIB, мышь, клавиатура и другие периферийные устройства могут быть подключены через USB порт.
	Набор команд SCPI совместим с ADT780, PACE5000/6000, DRUCK DPI520, настраивается пользователем.
Порт подключения внешнего привода	3-х канальный зеленый клеммный разъем с замком
	Переключающий контакт "Нормально открыто/Нормально закрыто", максимальная нагрузка: 24 В / 0,5 А, 30 В макс.
	Один канал закреплен за автоматическим устройством предотвращения загрязнения CPS, остальные 2 канала могут использоваться для управления внешним вакуумным насосом и внешним запорным клапаном.
I/O сигнальный порт	3-канальный, зеленый клеммный разъем с замком
	Переключающий контакт "Нормально открыто/Нормально закрыто", максимальная нагрузка: 24 В / 0,5 А, 30 В макс.
Порт реле давления	Один канал, зеленый клеммный разъем с замком.
	Максимальная нагрузка: 24 В / 0,5 А, 30 В макс.
	Поддержка механического переключателя, тестирование электронного переключателя
Дисплей	7-дюймовый емкостный сенсорный экран, разрешение 1280 * 800, светоотражающие панели, черный/белый фон по выбору пользователя.
	Скорость обновления: 10 раз в секунду
	Частота обновления дисплея: 5 раз в секунду
	Максимальное значение давления отображается: + 9999999, цифры дисплея регулируются.
Внешний модуль давления	Подключаемые (Только измерение)
Внутренний модуль давления	Открытие крышки отсека автоматически сбросит давление для безопасного извлечения модулей.
	Внутри 3 отсека для модулей давления, слева направо: отсек модуля высокого давления, отсек модуля низкого давления и отсек модуля барометрического давления
Гарантия	1 год
Срок службы шланов и фильтров	Предполагаемый срок окончания срока службы (EOL) всех вспомогательных шлангов и фильтров (пневматических и гидравлических) составляет примерно 10 лет, и их следует заменять при первых признаках износа или повреждения.

Технические характеристики контроллера давления

Спецификация\ Модель	ADT783-D	АДТ783-1К	АДТ783-3,6К	АДТ783-6К
Максимальный диапазон давления	35 psi (2.5 бар)	1000 psi (70 бар)	3600 psi (250 бар)	(420 бар)
Минимальный диапазон давления[1]	-14.35 psi (-0,99 бар)	-14.35 psi (-0,99 бар)	-14.35 psi (-0,99 бар)	(-0,99 бар)
Точность[2]	0,015% ДИ (DP2-DP5)  0,025% ДИ (DP10-DP1К)	0,01% ДИ, или 0,007% ДИ, или 0,008% ДИ	0,01% ДИ, или 0,007% ДИ, или 0,008% ДИ	0,01%ДИ или 0,007%ДИ или 0,008%ИВ
Погрешность[3]	0,05% ДИ (DP2-DP5)   0,02% ДИ (DP10-DP1К)	0,02% ДИ, или 0,01% ДИ, или 0,01% ИВ	0,02% ДИ, или 0,01% ДИ, или 0,01% ИВ	0,02%ДИ или 0,01%ДИ или 0,01%ИВ
Стабильность поддержания давления[4]	＜0,003% ДИ, обычно 0,001% ДИ	＜0,003% ДИ, обычно 0,001% ДИ	＜0,003% ДИ, обычно 0,001% ДИ	＜ 0,003% ДИ, обычно 0,001% ДИ
Время отклика управления	＜10 секунд[5]	＜10 секунд[5]	＜10 секунд[5]	≤ 20 секунд[6]
Тип давления	Дифференциальное	Избыточное, абсолютное	Избыточное, абсолютное	Избыточное, абсолютное
Переключение избыточного и абсолютного давления[7]	Опционально	Опционально	Опционально	Опционально
Сменные модули давления	2	2	2	2
Максимальный диапазон регулирования давления	-15 to 36 psi (от -1 до 2,5 бар)	-15 to 1000 psi (от -1 до 70 бар)	-15 to 3600 psi (от -1 до 250 бар)	(-1 до 420 бар)
Минимальный диапазон регулирования давления	±10 inH20 (±25 мбар)	±10 psi (±0,7 бар)	-15 psi to 150 psi (-1~10 бар)	(-1~10 бар)
Максимальное соотношение мин-макс давления  для модуля давления	NA	20:1	NA	40:1
Режим переключения диапазонов	Ручной или автоматический	Ручной или автоматический	Ручной или автоматический	Фиксированный или автоматический
Источник давления питания[8]	Внешний источник сжатого воздуха или азота	Внешний источник сжатого воздуха или азота	Внешний источник сжатого воздуха или азота	Внешний источник воздуха
Максимальное давление питания[9]	4 бар	80 бар	280 бар	440 бар
Режим управления	Быстро, стандартно, индивидуально	Быстро, стандартно, индивидуально	Быстро, стандартно, индивидуально	Быстро, стандартно, индивидуально
Максимальное превышение давление при регулировке	＜1% ДИ	＜1% ДИ	＜1% ДИ	＜ 1% ДИ
Максимальный объем подключаемой системы	1000 мл	1000 мл	1000 мл	1000 мл
Система предотвращения загрязнения (CPS)	Опционально	Опционально	Опционально	Опционально
Порт давления	Под трубку диамм. 6 мм	1/4 BSP(m)	1/4 BSP(m)	1/4 BSP М
Максимально допустимое давление для портов давления[10]	Порт источника давления: 10 бар  Порт источника вакуума: 5 бар	Порт источника давления: 140 бар  Порт источника вакуума: 5 бар	Порт источника давления: 300 бар Порт источника вакуума: 5 бар	Порт источника воздуха: 500 бар Порт источника вакуума: 5 бар
Фильтр портов[11]	Поддерживает	Поддерживает	Поддерживает	Поддерживает

[1] Минимальный предел отрицательного давления указан исходя из значения атмосферного давления 1 бар.

[2] Точность: включает линейность, гистерезис, повторяемость, разрешение и температурная компенсация.

[3] Погрешность: включает линейность, гистерезис, повторяемость, разрешение, неопределенность измерения эталонного стандарта,

годовой дрейф, температурную компенсацию, K=2.

[4] Для достижения стабильности управления на уровне 0,001% ДИ может потребоваться дополнительное время стабилизации при желаемом давлении в зависимости от конфигурации.

и уровень давления.

[5] Давление воздуха испытывается при внешнем объеме нагрузки 50 мл с шагом 20%, а также определяется время достижения стабильности 0,005% ДИ, для

стабильности 0,001% ДИ требуется больше времени.

[6] Давление воздуха испытывается при внешнем объеме нагрузки 50 мл с шагом 10%, а также определяется время достижения стабильности 0,005% ДИ, для

стабильности 0,001% ДИ требуется больше времени.

[7] После установки модуля барометрического давления пользователи могут выбрать избыточное или абсолютное давление.

[8] Газ — это чистый и сухой азот или воздух.

[9] Для достижения наилучшего эффекта управления давление источника воздуха следует отрегулировать примерно на 110% от максимального диапазона

внутреннего модуля давления или на 1 бар, в зависимости от того, что больше.

[10] Чтобы давление на выходе источника воздуха не превышало безопасный предел, рекомендуется установить подходящий предохранительный клапан.

[11] Все порты давления оснащены фильтрами 40–100 мкм.

Характеристики модулей давления ADT151

Модули давления для ADT783-1K/3,6K/6K
Модель					Избыточное давление		Раб. среда	Точность[2] (% ДИ)	Погрешность[3] [4] （% ДИ)	Совместимость контроллера давления
					1-й диапазон[1]	2-й диапазон
ADT151-XX-CP6K				(-1~420) бар		(-1~200) бар	Г, Ж	0,007 (0,01)	0,01  (0,02)	Только ADT783-6К
ADT151-XX-CP5K				(-1~350) бар		(-1~200) бар	Г, Ж	0,007 (0,01)	0,01  (0,02)	Только ADT783-6К
ADT151-XX-CP3.6K				(-1~250) бар		(-1~100) бар	Г, Ж	0,007 (0,01)	0,01  (0,02)	ADT783-3,6K / 6К
ADT151-XX-CP3K				(-1~200) бар		(-1~100) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	ADT783-3,6K / 6К
ADT151-XX-CP2K				(-1~140) бар		(-1~70) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	ADT783-3,6K / 6К
ADT151-XX-CP1K				(-1~70) бар		(-1~35) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Все
ADT151-XX-CP500				(-1~35) бар		(-1~20) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Все
ADT151-XX-CP300				(-1~20) бар		(-1~10) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Все
ADT151-XX-CP150				(-1~10) бар		(-1~4) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Все
ADT151-XX-CP100				(-1~7) бар		(-1~3,5) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Только ADT783-1K
ADT151-XX-CP50				(-1~3,5) бар		(-1~2) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Только ADT783-1K
ADT151-XX-CP35				(-1~2,5) бар		(-1~1) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Только ADT783-1K
ADT151-XX-CP30				(-1~2) бар		(-1~1) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Только ADT783-1K
ADT151-XX-CP15				(-1~1) бар		(-0,7~0,7) бар	Г, Ж	0,007 (0,01)	0,01 (0,02)	Только ADT783-1K

[1] Давление перегрузки всех модулей давления составляет 110% ДИ, давление разрыва — 200% ДИ, давление разрыва для модуля давления CP150 — 130% ДИ

[2] Точность: включает линейность, гистерезис, повторяемость, разрешение и температурную компенсацию.

[3] ДИ - полный диапазон измерений

[4] Погрешность: включает линейность, гистерезис, повторяемость, разрешение, неопределенность измерения эталона, годовой дрейф, температурную компенсацию, K=2.

Модули давления для ADT783-D
Модель	Дифференциальное давление		Тип давления	Раб среда	Точность[2] [3] （% ДИ)	Погрешность[4]      (% ДИ)
	1-й диапазон[1]	2-й диапазон
АДТ151-ХХ-DP1К	(-1000~2500) мбар	(-1000~1000) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP800	(-1000~2000) мбар	(-1000~1000) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP400	(-1000~1000) мбар	(-500~500) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP300	(-700~700) мбар	(-350~350) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP200	(-500~500) мбар	(-250~250) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP150	(-350~350) мбар	(-250~250) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP100	(-250~250) мбар	(-125~125) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP50	(-125~125) мбар	(-75~75) мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP30	(-75~75) мбар	(-50~50)мбар	Дифф	Г	0,015	0,02
ADT151-XX-DP20[5]	(-50~50)мбар	(-25~25)мбар	Дифф	Г	0,015	0,02

[1] Давление перегрузки всех модулей давления составляет 150% ДИ, давление разрыва: DP20: 100 мбар, DP100/DP50/DP30: 1000 мбар, DP400/DP300/DP200/DP150: 4000 мбар, DP800/DP1000: 10000 мбар.
[2] ДИ - полный диапазон измерений
[3] Точность: включает линейность, гистерезис, повторяемость, разрешение и температурную компенсацию.
[4] Погрешность: включает линейность, гистерезис, повторяемость, разрешение, неопределенность измерения эталона, годовой дрейф, температурную компенсацию, K=2.
[5] Рекомендуемый период калибровки 180 дней.

Модули давления повышенной точности для ADT783-1К/3,6К/6К
Модель	Избыточное давление диапазон[1]	Абсолютное давление Диапазон[2]	Раб.  среда	Точность[3] [ 4]	Погрешность[5] [6]	Исполнение контроллера давления
ADT151-01RD-CP6КМ	(-1~420) бар	(0-421) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Только ADT783-6K
ADT151-01RD-CP5КМ	(-1~350) бар	(0~351) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Только ADT783-6K
ADT151-01RD-CP3.6КМ	(-1~250) бар	(0~251) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	ADT783-3,6K/6К
ADT151-01RD-CP3КМ	(-1~250) бар	(0~201) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	ADT783-3,6K/6К
ADT151-01RD-CP2КМ	(-1~140) бар	(0~141) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	ADT783-3,6K/6К
ADT151-01RD-CP1.5KM	(-1~100) бар	(0~101) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	ADT783-3,6K/6К
ADT151-01RD-CP1КМ	(-1~70) бар	(0~71) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Все
ADT151-01RD-СР500М	(-1~35) бар	(0~36) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Все
ADT151-01RD-CP300М	(-1~20) бар	(0~21) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Все
ADT151-01RD-CP150М	(-1~10) бар	(0~11) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Все
ADT151-01RD-CP100М	(-1~7) бар	(0~8) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Только ADT783-1K
ADT151-01RD-CP50М	(-1~3,5) бар	(0~4,5) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Только ADT783-1K
ADT151-01RD-CP35М	(-1~2,5) бар	(0~3,5) бар	Г	0,008% ИВ или 0,004% ДИ (что больше)	0,01% ИВ или 0,005% ДИ (что больше)	Только ADT783-1K
