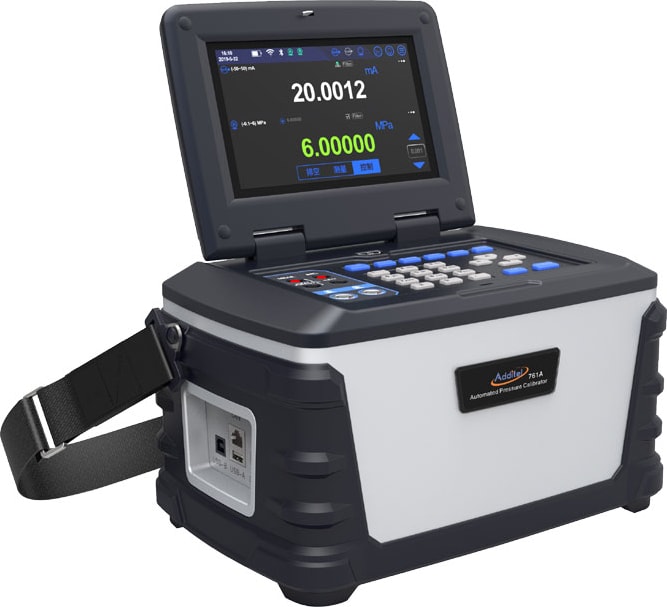

Additel 761A представляет собой портативный калибратор-контроллер давления с встроенным электрическим насосом, предназначенный для автоматического создания измерения давления с погрешностью до ± 0,01% ДИ. Калибратор позволяет измерять постоянное напряжение и ток, а также создавать давление в диапазонах от -0,095 до 10 МПа со стабильностью поддержания ± 0,003% ДИ. Additel 761A оснащен встроенным источником питания 24В для питания токовой петли 4…20мА при подключении преобразователей давления.. Внутри прибора установлены два сменных модуля для измерения давления в разных диапазонах. Пользовательский интерфейс, напоминающий современные смартфоны, обеспечивает интуитивно понятное управление. Полностью русифицированный интерфейс делает работу с калибратором максимально удобной и понятной.
Additel 761A — это автоматизированный калибратор давления. Благодаря встроенному электрическому насосу, Additel 761A позволяет легко и быстро проводить автоматическую поверку/калибровку различных СИ давления как в лаборатории, так и в полевых условиях. Калибратор может быть оснащен внешними модулями Additel 161, которые поддерживают измерения в диапазонах от -0,1 до 420 МПа с погрешностью до ± 0,003% ДИ. Калибратор поддерживает настройку преобразователей давления по протоколу HART и PROFIBUS PA.
Благодаря встроенному электрическому насосу и технологии точного регулирования давления, Additel 761A является полностью автономным и автоматизированным прибором. Пользователь устанавливает необходимое давление, остальную работу калибратор выполняет самостоятельно.
Интерфейс Пользователя:
Управление через цветной сенсорный экран и/или через клавиатуру
Каналы
Четыре: один электрический, канал внутреннего модуля высокого или низкого давления, два канала для внешнего модуля давления.
Степень защиты:
IP31
Батарея:
Перезаряжаемый Li-Ion аккумуляторy, 12ч работы в нормальных условиях, перезаряд до 5ч
Питание:
Перезаряжаемый Li-Ion аккумуляторy, внешний сетевой адаптер 220 V н а 27 V
Экран:
7” TFT цветной сенсорный экран 800 x 480
Связь:
USB, LAN, Bluetooth, Wi-Fi
Вес:
<7.95 KG
Габариты:
299 x 193 x 192 mm
Сертификат:
Сертификат аккредитованной по ISO 17025 лаборатории с прослеживаемостью данных
Память:
6 GB
Регистратор:
Более 1,000,000 считываний (данные с отметкой времени)
HART Коммуникатор:
Считывание, настройка и калибровка устройств HART - файлы DD периодически обновляются
Документирование задач:
Более 1000 задач могут храниться вместе с данными
Автоматизированный функционал:
Тест реле, авто шаг, тест герметичности
Язык:
Английский, Немецкий, Французский, Итальянский, Испанский, Португальский, Китайский, Японский и Русский
Ресурс встроенного насоса:
>1,000,000 циклов
Условия окружающей среды:
Рабочая температура: 0°C до 50°C
Термокопенсация: 0°C до 50°C
Температура хранения: -20°C до 60°C
Влажность:
<90%, без конденсата
Вибрация:
4 g (20до 2,000 Hz)
Удар:
8 g, тест с 1 метра
Соответствие CE:
Совместимость с ПО ACal, Additel Land и Additel Link для доступа через мобильное приложение
Гарантия:
1 год
| Функция \ Модель | 761A-LLP |
761A-D |
761A-500 | 761A-1K | 761A-1.5K | 761A-BP |
|---|---|---|---|---|---|---|
| Макс. диапазон давления | 30 inH2O (75 mbar) | 35 psi (2.5 bar) | 500 psig (35 bar.изб.) | 1,000 psig (70 bar.изб.) | 1,500 psig (100 bar.изб.) | 1,200 hPa |
| Мин. Диапазон давления | -30 inH2O (-75 mbar) | -13.5 psi (-0.95 bar) | -13 psi (-0.9 bar) | -13 psi (-0.9 bar) | -13 psi (-0.9 bar) | 100 hPa |
| Погрешность (1) | 0.05%ВПИ | 0.02%ВПИ | 0.02%ВПИ[2] |
0.02%ВПИ или 0.01%ВПИ 761A-1K[2] |
0.02%ВПИ или 0.01%ВПИ[2] | 0.01%ВПИ |
| Стабильность | 0.003%ВПИ или 0.03Pa | 0.003%ВПИ | 0.003%ВПИ | 0.003%ВПИ | 0.003%ВПИ | 0.02 hPa |
|
Тип давления |
Дифф., изб. | Дифф., изб. | Изб., абс. | Изб., абс. | Изб., абс. | Абс. |
|
Индикация при превышении давления |
120% |
|||||
| Разрешение | 6 цифр | |||||
| Единицы измерения |
Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, |
|||||
| Погрешность барометра | Не применимо | Не применимо | 55 Pa | 55 Pa |
55 Pa |
Не применимо |
[1] Погрешность в течении одного года (включая стабильность в течении 1 года). ВПИ - применимо к полному диапазону.
[2] Характеристики применимы для избыточного давления. При измерении абсолютного давления необходимо учитывать дополнительную погрешность барометрического датчика 55 Pa.
Применимо только для ADT761A-500, ADT761A-1K и ADT761A-1.5K.
* Калибраторы Additel 761A поддерживают интеллектуальные цифровые модули давления серии 161, которые доступны для измерения манометрического, вакуумного и абсолютного давления от -1 бар до 4200 бар.
Подробные технические характеристики приведены в техническом описании модулей давления серии 161.
Технические характеристики - Электрические параметры.
| Характеристика \ Наименование | Диапазон | Разрешение | Погрешность | Примечание |
|---|---|---|---|---|
| Измерение тока |
Авто выбор диапазона ±25 or ±50 mA |
0.1 μA |
0.008 %ИВ + 1.0 µA |
Импеданс < 10 Ω |
| 0.008 %ИВ + 2.0 µA | ||||
|
Измерение напряжения |
±300 mV | 1 μV | 0.008 %ИВ + 6 µV | Импеданс > 1 GΩ |
|
Авто выбор диапазона ±5, ±12 or ±30 V |
±5 V: 20 μV |
0.008 %ИВ + 100 µV | Импеданс > 1 MΩ | |
| ±12 V: 0.1 mV | 0.008 %ИВ + 240 µV | |||
| ±30 V: 0.1 mV | 0.008 %ИВ + 600 µV | |||
| Питание токовой петли | 24 V | N/A | ±1 V | 50 mA (Макс. нагрузка) |
| Генерация тока |
0 до 2.5 mA или 2.5 до 25 mA |
0-2.5 mA: 0.05 μA 0-25 mA: 0.5 μA |
0-2.5 mA: 0.008 %ИВ + 0.1 µA 0-25 mA: 0.008 %ИВ + 1.0 µA |
20 mA @ 1 kΩ |
| Источник питания | 16 до 30 V | 1 V | ±1 V | 70 mA (Max Loading) |
| Генерация напряжения | 0 до 16 V | 0.25 mV | 0.008 %ИВ + 0.002 %ВПИ | |
| Реле давления |
Механические реле, NPN переключатели, PNP переключатели |
N/A | N/A |
Время отклика < 10 мс, если переключатель запитан. Диапазон напряжений: (3-30) В |
| Температурная компенсация | 18 °C до 28°C | |||
| Температурный коэффициент | При температуре от 18°C до 28°C: <± 0,0005%ИВ + 0,00005%ВПИ/°C | |||
| Защита от неверного подключения | До 30 В на любых двух разъемах | |||
| Тест реле давления | Поддерживаемый | |||
| HART / PROFIBUS PA |
Поддерживаемый
|
|||
